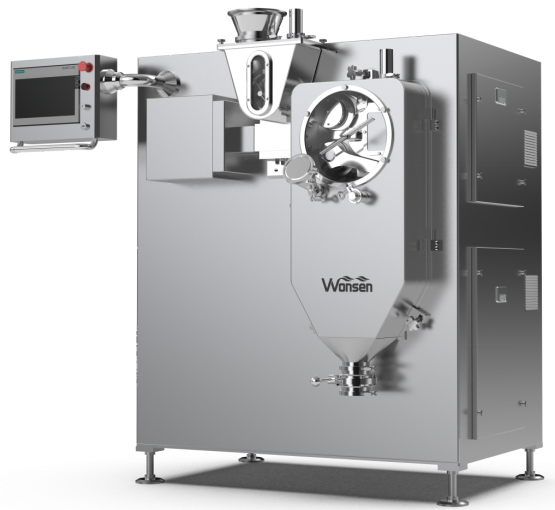

LGP-160 රෝලර් කම්පැක්ටර් ස්ලගිං යන්ත්රය එක්ස්ට්රෂන්-ස්ෆෙරෝනීකරණ කැටිතිකාරකය
LGP-160 රෝලර් කම්පැක්ටර් ස්ලගිං යන්ත්රය නිස්සාරණය-ස්ෆෙරෝනීකරණ කැටිතිකාරකය
සම්පූර්ණයෙන්ම ස්වයංක්රීය PLC පාලනය සමඟ
අයදුම්පත
LGP Series Roller Compactor යනු පෝෂණය, සංයුක්ත කිරීම, තලා දැමීම, කැටි ගැසීම සහ විසර්ජන කාර්යයන් ඒකාබද්ධ කරන ඒකාබද්ධ රෝලර් සංයුක්ත පද්ධතියකි, කුඩු ද්රව්ය සෘජුවම කැටිති බවට පරිවර්තනය කිරීමේ හැකියාව ඇත. එය විශේෂයෙන් තෙතමනයට සංවේදී සහ තාප-ලේබල් ද්රව්ය සැකසීම සඳහා සුදුසු වන අතර ඒවා දිරාපත් විය හැකිය හෝ එකතු විය හැකිය. මෙම උපකරණ ඖෂධ, ආහාර සහ රසායනික කර්මාන්තවල බහුලව භාවිතා වේ.
වැඩ මූලධර්මය
කුඩු ද්රව්ය (තනි හෝ පෙර-මිශ්ර) ආප්පයට පෝෂණය කර තිරස් ඉස්කුරුප්පුව මගින් සංයුක්ත කලාපයට ගෙන යනු ලැබේ.ද්විත්වසමාන්තර පීඩන රෝලර්. කුඩු පෙති වලට සංයුක්ත කර, තලා, කැටිති දක්වා ප්රමාණය කර ඇත. පිරිවිතර ඉලක්ක කර ගැනීම සඳහා පෙරීම සඳහා රික්ත විසර්ජනය හරහා විකල්ප කම්පන තිරයකට කැටිති මුදා හරිනු ලැබේ.
මෙහෙයුම් පැනලය ස්වයංක්රීය/අතින් මාතයන් සපයයි. පෙර සැකසූ ක්රියාවලි පරාමිතීන් (ඉස්කුරුප්පු සම්ප්රේෂණ වේගය, රෝලර් සංයුක්ත පීඩනය/වේගය/පරතරය ඇතුළුව) ඒකාකාර පෝෂණය සහතික කිරීම සහ ඉලක්කගත ටැබ්ලට් ඝණකම/ඝනත්වය ලබා ගැනීම සඳහා ටැබ්ලට් අනුපිළිවෙල පාලනය කරයි.

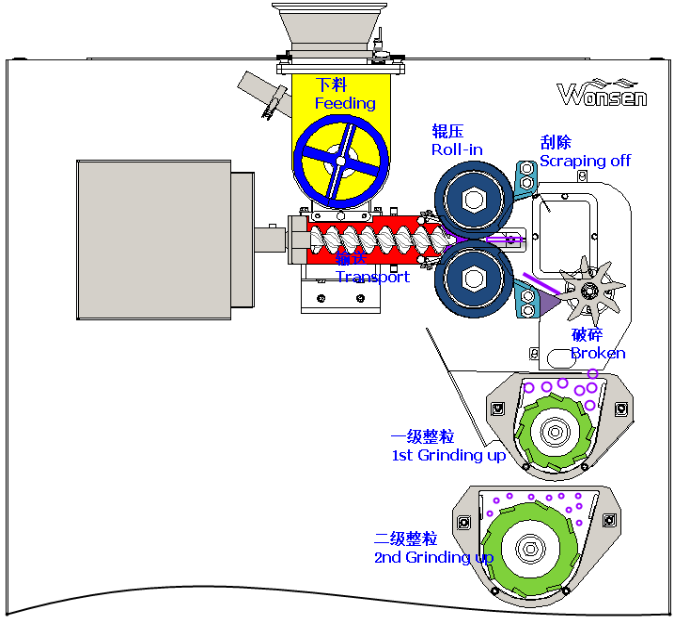

වැඩ මූලධර්ම රූප සටහන

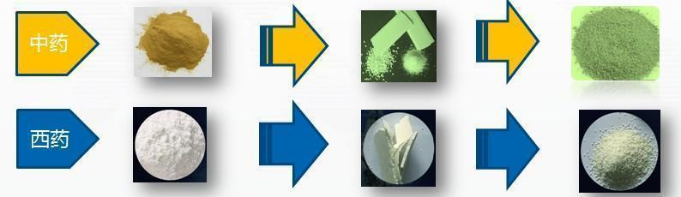

කුඩු සංයුක්ත හැසිරීම් ලක්ෂණ

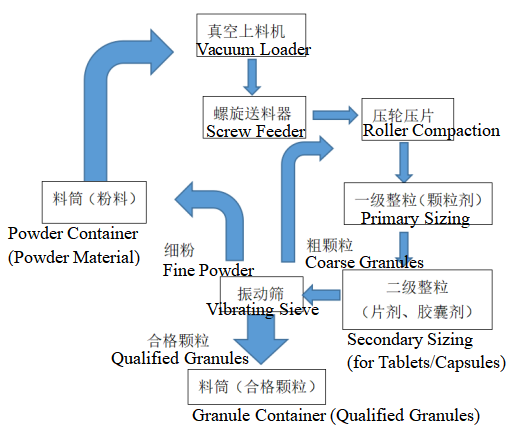

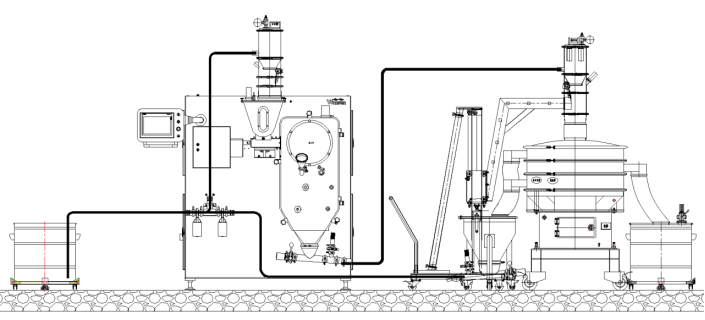

ක්රියාවලි ප්රවාහ රූප සටහන
විශේෂාංග
1) පීඑල්සී ස්වයංක්රීය පාලනය, වර්ණ ස්පර්ශ තිර මිනිස් යන්ත්ර අතුරුමුහුණත මිත්රශීලී, ක්රියා කිරීමට පහසුය.
2) ද්රව්යය පෝෂක ආප්පයට ඇතුළු වූ පසු, එය මිශ්ර කිරීමේ ප්රේරකය මගින් කලවම් කර ඉස්කුරුප්පු පෝෂකයට ඇතුළු වන අතර එය ඉස්කුරුප්පු ඇණ මගින් පෝෂණය වන අතර භ්රමණ වේගය අඛණ්ඩව වෙනස් කළ හැකිය;
3) පැටවීමේ ධාරිතාව සහ ශක්තිය වැඩි කිරීම සඳහා සමාන්තර රෝලර් දෙකක් විශේෂයෙන් සලකනු ලැබේ;
4) රෝලර් කුටිය සම්පූර්ණයෙන්ම වසා ඇති අතර එහි සම්පීඩනය කාබනික වීදුරු පුවරුව හරහා නිරීක්ෂණය කෙරේ;
5) විශේෂ ද්රව්යවල තාප පිරිහීම වැළැක්වීම සඳහා රෝලරය ජල සංසරණ සිසිලන ව්යුහයක් අනුගමනය කරයි;
6) විවිධ මතුපිට හැඩයන් සහිත රෝලර් ක්රියාවලි අවශ්යතා අනුව ඉක්මනින් ප්රතිස්ථාපනය කළ හැකිය;
7) ප්රධාන ධාවක මෝටරය (රෝලර්) සංඛ්යාත පරිවර්තන වේග නියාමනය අනුගමනය කරයි, භ්රමණ වේගය අඛණ්ඩව සකස් කළ හැකි අතර, භ්රමණ වේගයේ ඉහළ සහ පහළ සීමාව පාලනය කරයි;
8) ද්රව්ය සමඟ ස්පර්ශ වන කොටස් මල නොබැඳෙන වානේ හෝ ආහාර ශ්රේණියේ පොලිමර් ද්රව්ය වලින් සාදා ගත යුතුය;
9) රෝලරයට යොදන පීඩනය සහ රෝලර් නිෂ්කාශනය ස්පර්ශ තිරය මත ප්රදර්ශනය කර සකස් කළ හැකිය;
10) ඇඹරුම් උපාංගයට විවිධ දැල් ගණනක ද්රව්ය කැටිති ලබා ගැනීමේ අවශ්යතාවය අනුව තිරය වෙනස් කළ හැකිය;
11) ඉස්කුරුප්පු පෝෂණය සහ රෝලරය අතර වේග අනුපාතය වෙනස් කිරීමෙන්, විවිධ ඝනකම සහ දෘඪතාව (හෝ නිශ්චිත ගුරුත්වාකර්ෂණය) ඇති කැටිති ලබා ගත හැකිය;
12) යන්ත්ර පරාමිතීන් සහ ක්රියාකාරී මාදිලිය සැකසීම සහ මුරපද ආරක්ෂාව, අසාර්ථක අනතුරු ඇඟවීම සහ උපකාරක මෙනුවේ ක්රියාකාරිත්වය සමඟ;
13) තිරස් ද්විත්ව ඉස්කුරුප්පු පෝෂණය සහ අද්විතීය කැන්ටිලිවර් වර්ගයේ සැලසුමකින් සමන්විත යන්ත්රය, ප්රතිකාර කරන ලද ද්රව්ය පරාසය සහ කැටිතිකරණයේ සාර්ථකත්ව අනුපාතය සහ අස්වැන්න වැඩි දියුණු කරයි;
14) ජල සිසිලන රෝලරය, ද්රව්ය නිෂ්පාදනය උෂ්ණත්වය ඉහළ යාම හේතුවෙන් ද්රව්යයේ ක්රියාකාරිත්වයට බලපාන්නේ නැත;
15) රෝලර් විශේෂ ක්රියාවලියක් මගින් විශේෂ මල නොබැඳෙන වානේ වලින් සාදා ඇති අතර, එහි මතුපිට ඉහළ දෘඪතාව සහ ඇඳුම් ප්රතිරෝධයක් ඇත;
16) සම්පූර්ණ යන්ත්රය උසස් තත්ත්වයේ මල නොබැඳෙන වානේ ඉදිකිරීම් වලින් යුක්ත වන අතර, සියලුම ද්රව්ය සම්බන්ධතා කොටස් 316L වන අතර එය ඖෂධ නිෂ්පාදනයේ GMP අවශ්යතා සම්පූර්ණයෙන්ම සපුරාලයි;
17) පෝෂකය රික්තක පිටාර වරායක් සමඟ නිර්මාණය කර ඇති අතර, එමඟින් ඉස්කුරුප්පුව පෝෂණය කරන විට ද්රව්යයේ වාතය ඵලදායී ලෙස මුදා හැරිය හැකි අතර එමඟින් පෝෂණය වඩාත් සංයුක්ත වේ. අද්විතීය රික්තක පිටාර පද්ධතිය, උපකරණ උෂ්ණත්වය ඉහළ යාමට හේතු නොවේ.
18) කුඩු සිට කැටිති දක්වා පිරිසිදු හා සංවෘත නිෂ්පාදනයක් ලබා ගැනීම සඳහා වැඩ කරන ප්රදේශය සම්ප්රේෂණ ප්රදේශයෙන් වෙන් කර ඇති අතර, දූවිලි හා හරස් දූෂණය ඵලදායී ලෙස වළක්වන අතර, ද්රව්ය සමඟ ස්පර්ශ වන සියලුම කොටස් විසුරුවා හැර පිරිසිදු කිරීමට පහසුය.

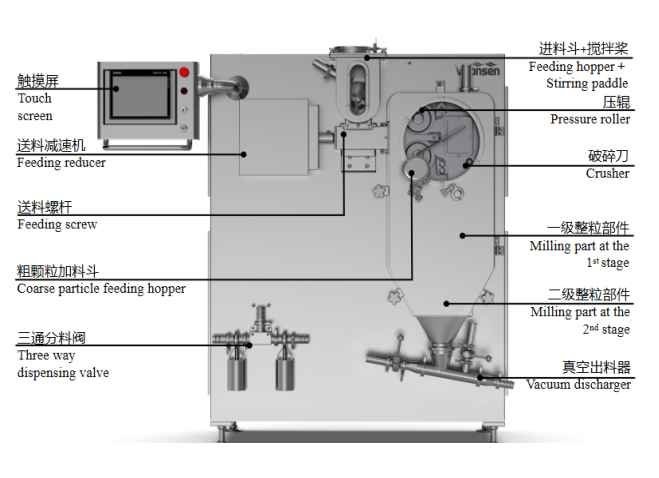

ව්යුහය
තාක්ෂණික පරාමිතිය
| නැත. | පරාමිති නම | පරාමිති අන්තර්ගතය (LGP-160) |
| 1 යි | රෝලර් ප්රමාණය (මි.මී.) | 160×60 මි.මී. |
| 2 | කැටිති ප්රමාණය (මි.මී.) | 0.18-2.0 මි.මී. |
| 3 යි | පැටවීමේ ධාරිතාව (kg/h) ※ | 30-100 kg/h (උදාහරණයක් ලෙස දැල් 100 ලැක්ටෝස් ගැනීම) |
| 4 | මිශ්ර කිරීමේ භ්රමණ වේගය (rpm) | 0-70 rpm |
| 5 | ඉස්කුරුප්පු පෝෂක භ්රමණ වේගය (rpm) | 0-140 rpm |
| 6 | රෝලර් භ්රමණ වේගය (rpm) | 0-27 rpm |
| 7 | කැටිති භ්රමණ වේගය (rpm) | 0-140 rpm |
| 8 | ඉස්කුරුප්පු පෝෂක මෝටර් බලය (kW) | 2.2 කිලෝ වොට් |
| 9 | රෝලර් මෝටර් බලය (kW) | 5.5 කිලෝ වොට් |
| 10 යි | කපළමු අදියර කැටිති මෝටර බලය (kW) | 0.75 කිලෝ වොට් |
| 11 | සදෙවන අදියර කැටිති මෝටර බලය (kW) | 1 යි.5 kW |
| 1 යි2 | මිශ්ර කිරීමේ මෝටර් බලය (kW) | 0.18 කිලෝ වොට් |
| 1 යි3 යි | හයිඩ්රොලික් පොම්පාගාරයේ මෝටර් බලය (kW) | 1.5 කිලෝ වොට් |
| 1 යි4 | උපරිම රෝල් පීඩනය | 25 කි.නි./සෙ.මී. |
| 1 යි5 | එක් වරක් අස්වැන්න (0.18-2.0mm කැටිති)※ | ≥65% |
| 1 යි6 | අවසාන අස්වැන්න ※ | ≥98% |
| 1 යි7 | සම්පීඩිත වායු පීඩනය (Mpa)※ | 0.4-0.6Mpa |
| 1 යි8 | සම්පීඩිත වායු පරිභෝජනය (L/min)※ | 1120 ලී/මිනිත්තුව |
| 1 යි9 | සම්පීඩිත වායු නළය ※ | Φ12*8 යනු Φ12*8 හි ප්රතිදානයයි. |
| 20 යි | යොමු මුළු බර (kg)※ | කිලෝ ග්රෑම් 2400 |
| 21 යි | යොමු සටහන් මානය | කරුණාකර චිත්රය බලන්න. |
